网线的水晶头怎么接排线顺序方法?

一、水晶头接线标准
网线水晶头在国际上有两种统一的标准接法:TIA/EIA 568A 和TIA/EIA568B。
用网线钳剥掉网线的外皮,就能看到8根颜色的金属线,根据接线顺序的不同有下面两种接线标准:

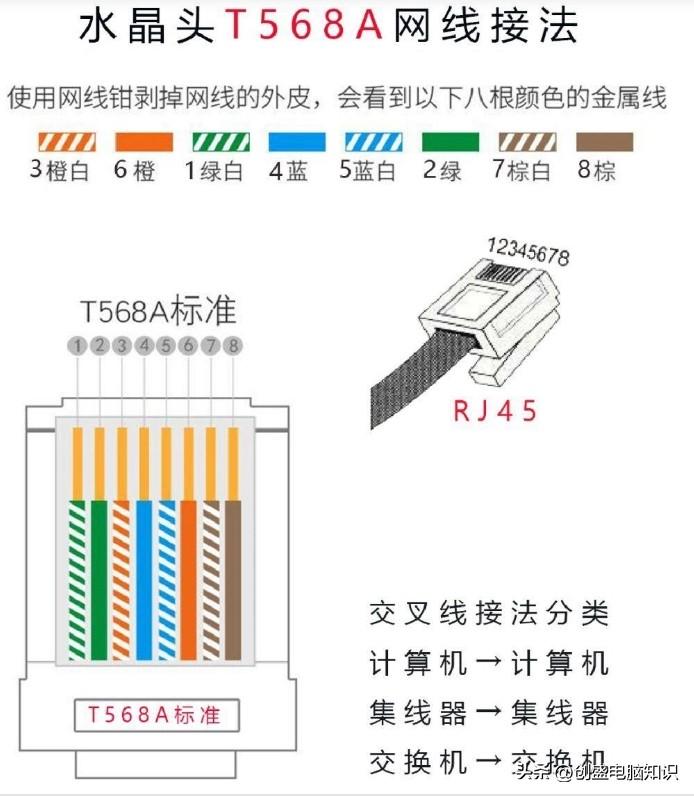

568A标准:绿白—1,绿—2,橙白—3,蓝—4,蓝白—5,橙—6,棕白—7,棕—8
568B标准:橙白—1,橙—2,绿白—3,蓝—4,蓝白—5, 绿—6,棕白—7,棕—8
二、两种水晶头排线顺序

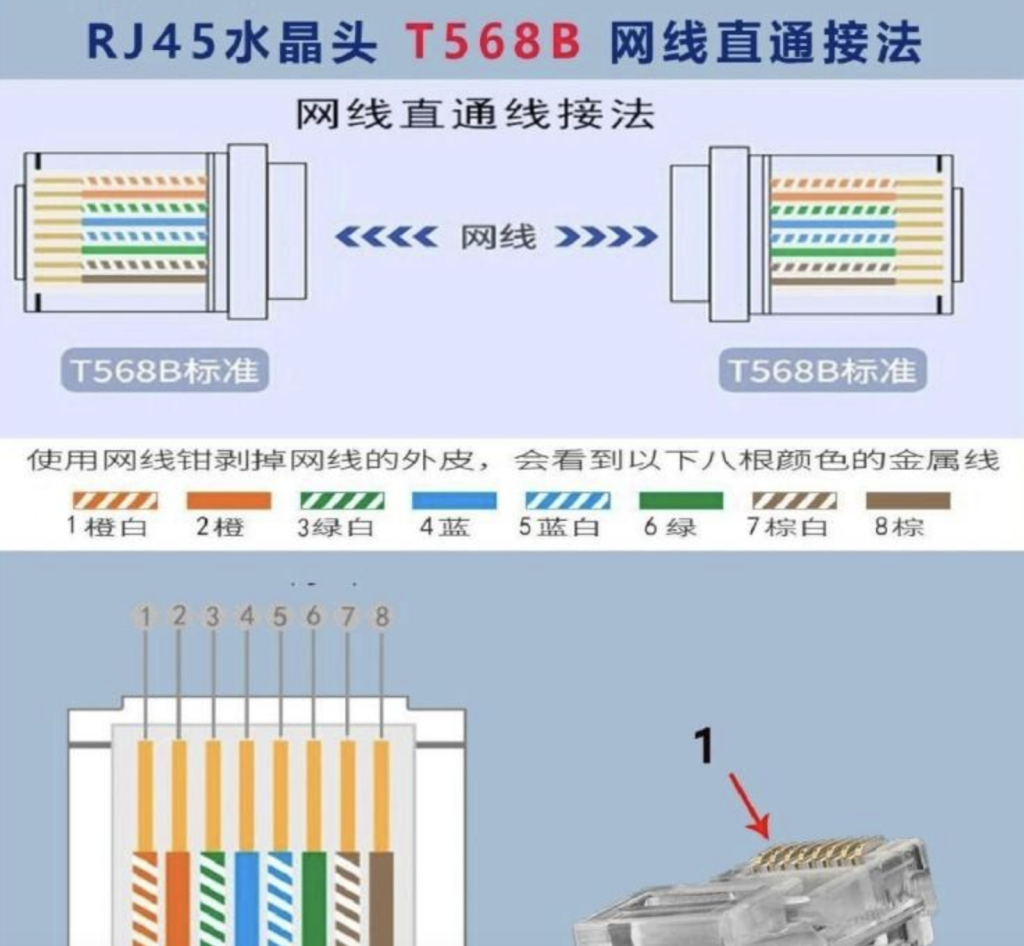

直通线的做法:网线的两端均为T568B标准。
用于用于双机不同级连接:
例如:PC(电脑)———HUB(集线器)
PC(电脑)———— SWITCH(交换机)
PC(电脑)————ROUTER(路由器)
绝大数的情况下,一般都是采用两头都是T568B直连互联法,关于网线水晶头接法口诀顺序,我们只需要记住网线排序(白橙,橙,白绿,蓝,白蓝,绿,白棕,棕),两头都是采用这个排序就可以了。
交叉线的做法:网线的一端为T568A标准,另一端为T568B标准,用来用于双机同级连接。
简单的说,直通线就是两端线序相同的线,用于不同设备之间互连,交叉线就是两端线序不同的线,用于同种设备之间互连。
三、8根网线的作用
网线是双绞线,由4组缠绕的网线组成,其中,1、2 线是一个绕对,3、6 线是一个绕对,4、5 线是一个绕对,7、8 线是一个绕对, 网线的1橙白和2橙是负责发送数据,3绿白和6绿是负责接收数据的,4578闲置,也就是说1、2、3、6接通就能上网,但这种接法只适用于百兆以内的家用接法。
而在千兆网络传输中,8根网线都要使用,1、2、3、6芯发送数据,4、5、7、8芯接收数据,一个芯不通,就只能支持百兆。
