网线接线的颜色顺序,水晶头接法顺序

 水晶头接法顺序

  虽然无线网络已经十分发达,但仍然需要使用网线来连接路由器,将有线网络化为无线使用,家庭内部无线网的设置也是一样的。生活当中如果遇到宽带网线损坏或者是折断的问题,各位朋友都是如何解决的呢?最直接简单的解决方式,就是将网线折断的地方剪掉,重新连接网线水晶头。

  网线水晶头的连接方式并不复杂,目前常见的方法有两种:分别是平行线连接方式和交叉线连接方式。就让我们一起了解一下两种不同网线水晶头连接的顺序和方法吧。

网线接线的颜色顺序,水晶头接法顺序

  1、平行线连接方式

  使用专业工具将网线的一端剪整齐,然后将剪整齐的网线放入剥线的钳制中,将头部的外衣去除,需要注意网线不可以弯折,在去除网线的外包衣之后可以看到4对8条芯线,每一对的颜色都不一样。先将4对芯线一字并排排列之后再将其分开,采用568B排序方式,插入网线水晶头中,确认所有的芯线都插入底部之后,使用网线钳将水晶头压紧,确保网线可以和水晶头紧密贴合。

  2、交叉线连接方式

  交叉线连接方式与平行线连接方式之间的最大不同就是芯线的排列规则,而且交叉线的连接方式网线的两端都需要连接水晶头。所以各位朋友在使用这种方式连接网线水晶头的时候,一定要注意一端采用568A的芯线排列标准,另一端采用568B的芯线排列标准。网线两端都连接好水晶头之后需要做测试,确保网线水晶头已经成功连接,没有接触不良的问题。

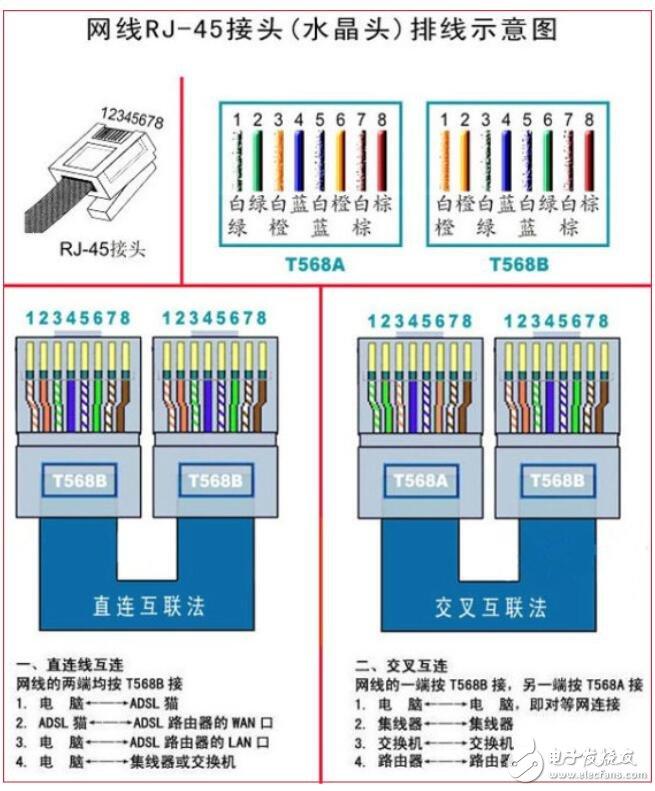

  网线水晶头接法口诀

  一、ADSL宽带水晶头接法:

  橙白→橙→绿白→蓝→蓝白→绿→棕白→棕

  二、交叉线接法(计算机到计算机 或 路由器到路由器):

  任意一端:绿白→绿→橙白→蓝→蓝白→橙→棕白→棕

  另 一 端:橙白→橙→绿白→蓝→蓝白→绿→棕白→棕

  三、直连线接法(路由器到计算机)

  路由器:橙白→橙→绿白→蓝→蓝白→绿→棕白→棕

  计算机:橙白→橙→绿白→蓝→蓝白→绿→棕白→棕

  注:直连线方式也可以采用两端同为“绿白→绿→橙白→蓝→蓝白→橙→棕白→棕”。

  水晶头接法口诀如下:

  鼻下铜上握水晶

  从左到右记心中

  橙白全橙绿白蓝

  蓝白全绿棕白棕

  水晶头接法口诀

网线接线颜色如何排序,水晶头接法顺序

文章内容转载自 电子发烧友网
